浪潮 Power E950 安装相关
没啥好说的,公司要写顺便贴过来一份
总结
可以写,但没必要,官方文档不知道详细到哪里去了,英文又不是看不懂(
官网,请:https://www.ibm.com/docs/en/power9/9040-MR9
顺便一提,相比 x86 服务器,Power 系列的 4U 是真的重
关于
实际上也就是以前的 IBM 小型机,型号 9040-MR9,现在国内挂上了浪潮的名,其他的变化不大。
E950 定位中端,单 4U,上面还有个 E980,支持额外的 CEC 柜。
准备
本次除了本体外还有如下设备:
- I/O 节点 3 个
- 存储节点(磁盘柜) 3 个
- HMC 7042-CRi 1个
- 显示终端 7316-TF5一个。
工具:
- 4mm 内六角工具
- T25 六角工具
- 十字螺丝刀
- 一字螺丝刀
- 防静电手环等
材料:
- 标配导轨
- 材料盒内把手
- 理线架
安装
安装导轨
- 确定导轨左右位置,导轨内侧有标记。

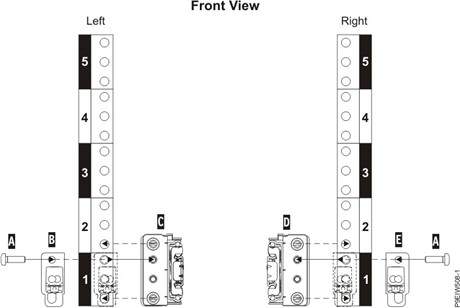

- 安装导轨前部,如图所示

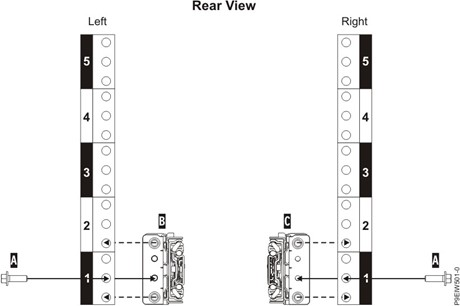

- 前部安装完成,从机柜后方装好导轨,如图
- 重复上述步骤,安装好另一侧导轨
安装服务器本体
- 取出 K950 背面的橙色金属挡板
- 给服务器安装上把手
- 拉出导轨

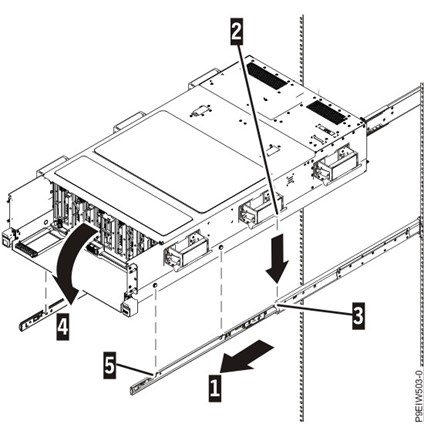

- 左右导轨上各有三个卡扣,按从后往前的顺序卡入孔位
- 确定两侧卡扣都已经卡入后,卸掉把手,拉动导轨中部的闩锁,将服务器推入
补充:电源安装相关

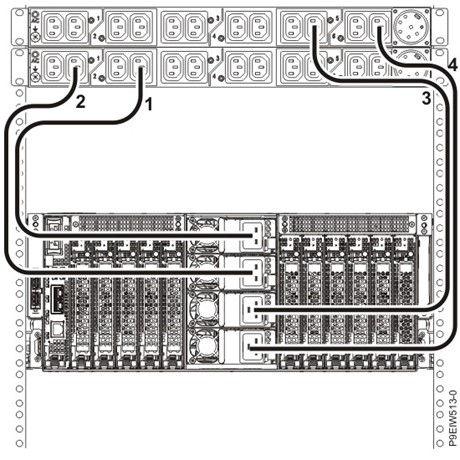

为了保持冗余,必须将来自一个 PDU 的电源线插入电源位置 1 和 2,另一个 PDU 插入位置 3 和 4。
安装 I/O 节点、存储节点
通常情况下存储节点在 I/O 节点上方,主柜在最下方,安装容易不多说
安装 HMC 和显示终端
HMC 和显示终端均为 1U
- 均通过导轨安装
- 显示终端和导轨一体,需要将 VGA、USB、网线连接到 HMC
- 显示终端提供的线缆长度并不长,这次安装 HMC 和显示终端放在相邻的两 U 上
主机连接 HMC
- 安装配置完成 HMC,连接 E950 需要 HMC V9 R9.2.0 或以上版本

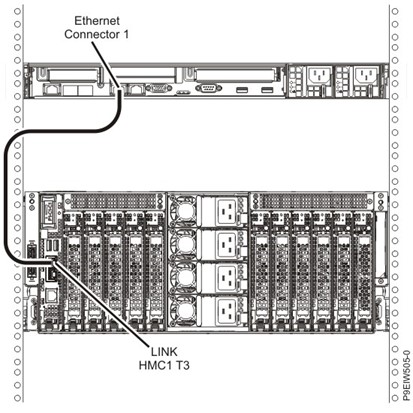

- 连接 HMC 的 Ethernet Connector1 到被管理服务器的 HMC1 (T3)端口
- 如有需要,将第二台连接到 HMC2 (T4) 端口
扩展:Power E950 主柜硬件

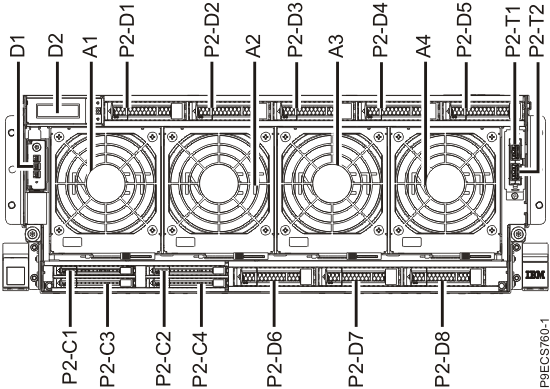

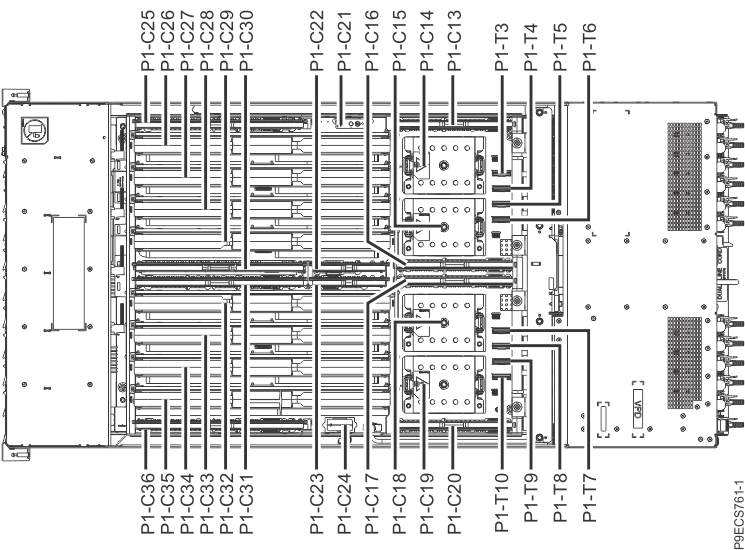

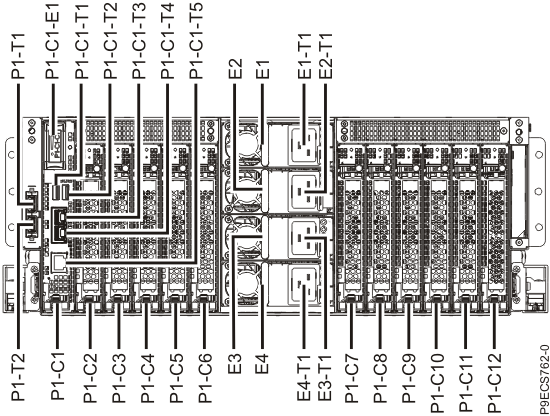

图例
位置和零件
部件名 | 位置号 |
---|---|
Fan 1~4 | Un-A1~A4 |
Power supply 1~4 | Un-E1~E4 |
System backplane | Un-P1 |
Disk drive backplane | Un-P2 |
Power midplane | Un-P3 |
USB 3.0 port 1 (front) | Un-P2-T1 |
USB 3.0 port 2 (front) | Un-P2-T2 |
USB 3.0 port 1 (rear) | Un-P1-T1 |
USB 3.0 port 2 (rear) | Un-P1-T2 |
USB 2.0 port 1 (rear) | Un-P1-C1-T1 |
USB 2.0 port 2 (rear) | Un-P1-C1-T2 |
HMC port 1 | Un-P1-C1-T3 |
HMC port 2 | Un-P1-C1-T4 |
Serial Port | Un-P1-C1-T5 |

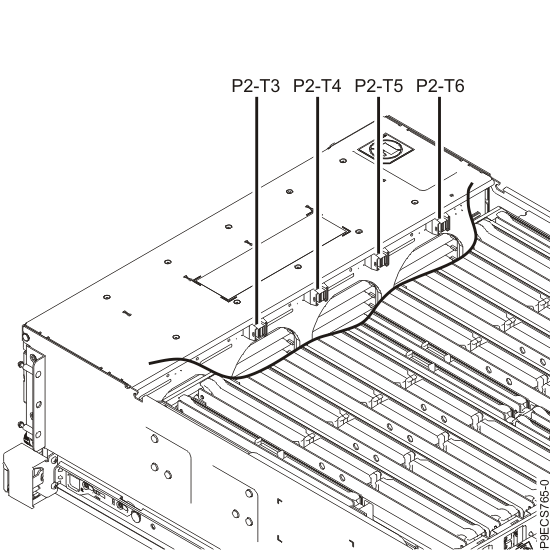

SAS Port 1 | Un-P2-T3 |
SAS Port 2 | Un-P2-T4 |
SAS Port 3 | Un-P2-T5 |
SAS Port 4 | Un-P2-T6 |

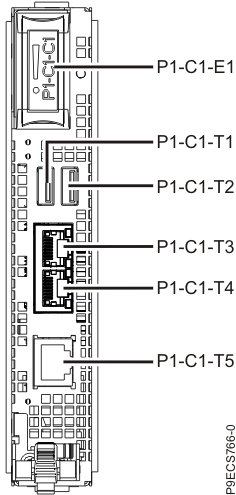

Service processor card assembly | Un-P1-C1 |
Time-of-day battery | Un-P1-C1-E1 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C2 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C3 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C4 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C5 |
PCIe x8 adapter | Un-P1-C6 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C7 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C8 |
PCIe x8 adapter (supports SAS RAID adapters for controlling internal drive bays) | Un-P1-C9 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C10 |
PCIe x16 adapter (supports PCIe cable adapters) | Un-P1-C11 |
PCIe x8 adapter (supports SAS RAID adapters for controlling internal drive bays) | Un-P1-C12 |
Vital product data card | Un-P1-C24 |
Trusted platform module card | Un-P1-C21 |
Memory voltage regulator module for memory module riser cards 1 - 4 | Un-P1-C25 |
Memory voltage regulator module for memory module riser cards 1 - 4 | Un-P1-C30 |
Memory voltage regulator module for memory module riser cards 5 - 8 | Un-P1-C31 |
Memory voltage regulator module for memory module riser cards 5 - 8 | Un-P1-C36 |

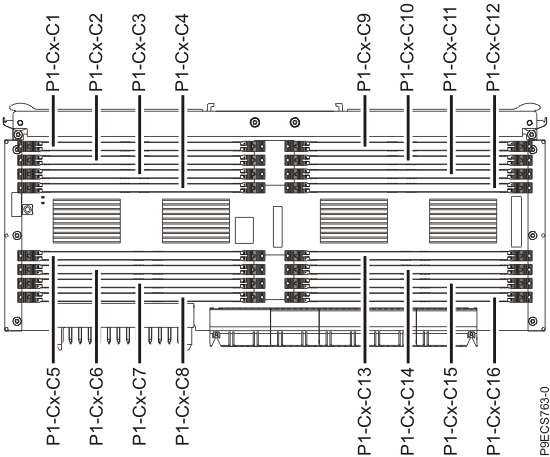

Memory module riser card 1 | Un-P1-C26 |
Memory module riser card 2 | Un-P1-C27 |
Memory module riser card 3 | Un-P1-C28 |
Memory module riser card 4 | Un-P1-C29 |
Memory module riser card 5 | Un-P1-C32 |
Memory module riser card 6 | Un-P1-C33 |
Memory module riser card 7 | Un-P1-C34 |
Memory module riser card 8 | Un-P1-C35 |
System processor module 1 | Un-P1-C14 |
System processor module 2 | Un-P1-C15 |
System processor module 3 | Un-P1-C18 |
System processor module 4 | Un-P1-C19 |
Processor voltage regulator module for system processor module 1 | Un-P1-C13 |
Processor voltage regulator module for system processor module 2 | Un-P1-C16 |
Processor voltage regulator module for system processor module 3 | Un-P1-C17 |
Processor voltage regulator module for system processor module 4 | Un-P1-C20 |
Standby voltage regulator module | Un-P1-C22 |
I/O voltage regulator module | Un-P1-C23 |
Drive 1 | Un-P2-D1 |
Drive 2 | Un-P2-D2 |
Drive 3 | Un-P2-D3 |
Drive 4 | Un-P2-D4 |
Drive 5 | Un-P2-D5 |
Drive 6 | Un-P2-D6 |
Drive 7 | Un-P2-D7 |
Drive 8 | Un-P2-D8 |
NVMe U.2 drive 1 | Un-P2-C1 |
NVMe U.2 drive 2 | Un-P2-C2 |
NVMe U.2 drive 3 | Un-P2-C3 |
NVMe U.2 drive 4 | Un-P2-C4 |
Control panel | Un-D1 |
Control panel display | Un-D2 |
PN 对应
9040-MR9 System Parts
https://www.ibm.com/docs/en/power9/9040-MR9?topic=parts-9040-mr9-system
